Description
Télécharger la fiche technique AM03
INFORMATIONS GÉNÉRALES Les protecteurs thermiques bimétalliques sont conçus pour protéger les équipements électriques contre les hausses de température soudaines et anormales. Leur fonctionnement est principalement basé sur la dilatation et la contraction de l'élément sensible contenu dans le boîtier (film bimétallique). Lorsque la température augmente, la surface de la feuille ayant le plus grand coefficient de dilatation commence à s'allonger : cependant, l'extension naturelle de la feuille est obstruée par la partie de la feuille ayant le plus petit coefficient de dilatation. Les deux surfaces commencent donc à se contracter, jusqu'à ce que la partie la plus sensible fléchisse la partie la moins sensible.
CONTACTS D'OUVERTURE À cet instant, l'élément sensible fléchit rapidement (relâchement rapide), ouvrant le contact et interrompant l'alimentation électrique.
RÉTABLISSEMENT DU CONTACT Lorsque les conditions de température antérieures au seuil de danger sont rétablies, le protecteur, selon les mêmes principes que ci-dessus, mais dans l'ordre inverse, referme le contact, ce qui permet d'alimenter le circuit.
CONTACTS NON (normalement ouverts) Dans les applications de contact normalement ouvert, le processus est inversé.

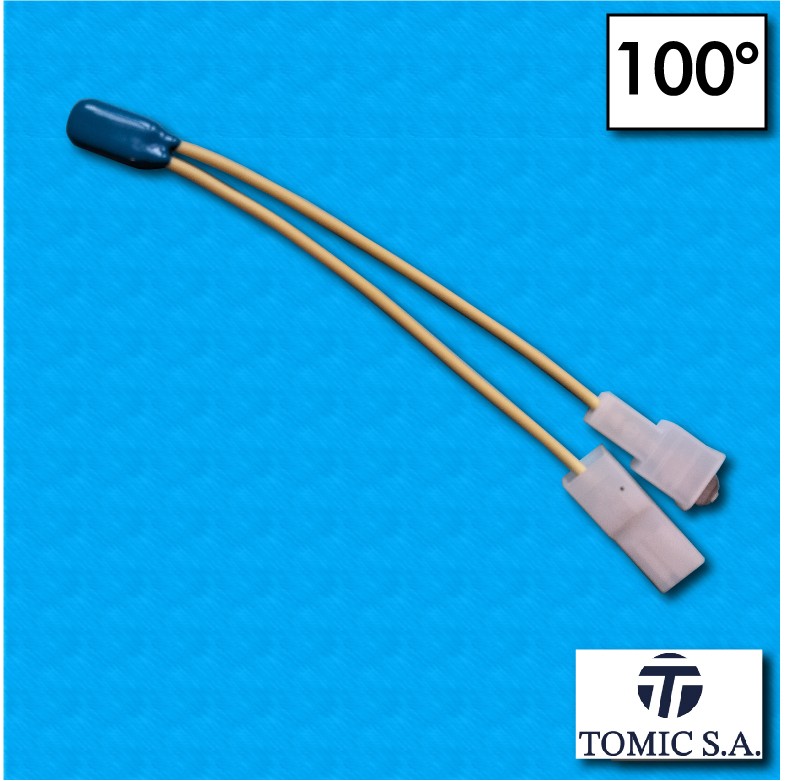

SÉRIE AM Les protecteurs thermiques de la série AM sont des disjoncteurs thermiques à réarmement automatique, conçus et fabriqués pour s'insérer facilement dans les bobines des moteurs électriques, des transformateurs, etc. Le profil particulièrement bas du boîtier permet une grande adaptabilité aux espaces restreints.
APPLICATIONS TYPIQUES Moteurs électriques, transformateurs, bobines, amplificateurs audio-vidéo, appareils ménagers, cartes électroniques (hard terminals), équipements électriques en général.
