Description
Télécharger la fiche technique C1

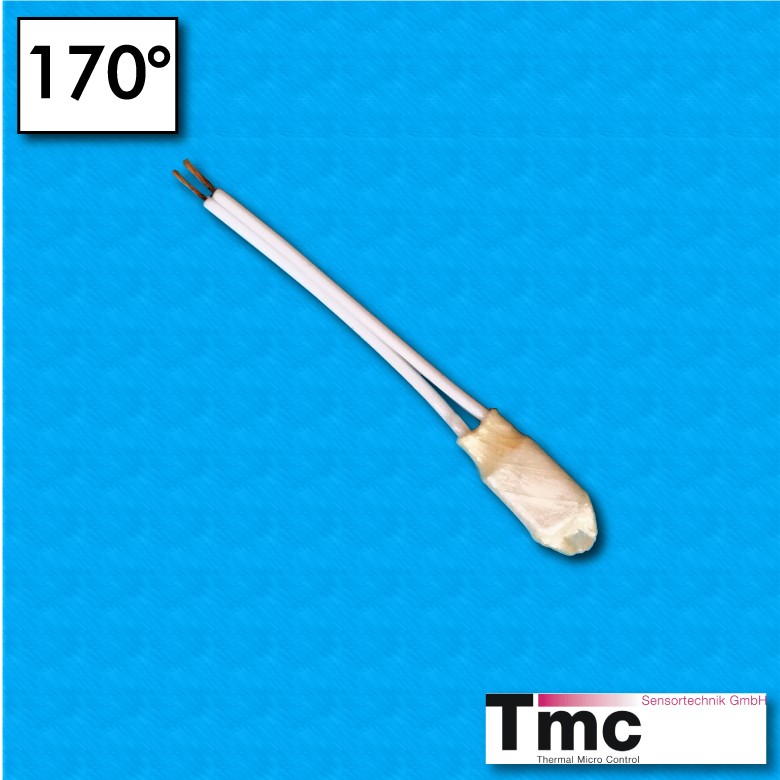

Les protecteurs thermiques de la série C sont des interrupteurs bimétalliques miniaturisés très efficaces, conçus pour protéger les équipements électriques (moteurs électriques, transformateurs, cartes électroniques, etc.) contre les élévations anormales de température. La série C (C1, C4, C8), grâce à la combinaison des matériaux utilisés pour les contacts avec le type de bilame choisi, est adaptée à toute application nécessitant un contrôle de la température.
Le disque bimétallique utilisé pour les modèles C1 et C8 est sensible aux surcharges de courant et réagit extrêmement rapidement, tandis que le modèle C4 est peu sensible au courant.
PROTECTION MAGNÉTIQUE ET MÉCANIQUE Le boîtier de la série C est en acier-nickel pour assurer une résistance à une pression mécanique supérieure à 600 N. Le boîtier permet également au thermostat d'être insensible aux champs magnétiques, ce qui empêche la déviation de l'étincelle.
TERMINAUX Les bornes, dont les dimensions (section et longueur) n'affectent pas directement celles du thermostat, sont placées sur la face avant afin d'éviter qu'elles ne soient endommagées lors de la formation du collecteur. Les bornes peuvent être fournies selon les spécifications du client.
RÉSISTANCE DE CONTACT CONSTANTE La résistance des contacts est garantie par la sélection des matériaux utilisés et la pression de serrage élevée. Le comportement de la série C est constant dans le temps.
L'IMMÉDIATETÉ DE L'ARRÊT Les temps de commutation sont particulièrement courts en raison de la grande sensibilité du bilame.
CAVETTI Les câbles sont fournis selon les spécifications du client.
CONCEPTION BREVETÉE
PRODUCTION AUTOMATIQUE La production de thermostats est entièrement automatisée et est contrôlée à 100%.
HOMOLOGATIONS Les thermostats de la série C sont homologués VDE, UL et CQC.
RÉPONSE THERMIQUE Les caractéristiques thermiques de la série C sont encore améliorées par le type de bilame sensible au courant qui est utilisé pour fournir une protection encore plus grande contre les surtensions.
VERSIONS DU PIN Pour les applications sur les cartes électroniques, les protecteurs sont constitués d'un boîtier métallique recouvert d'un film plastique et des bornes PIN sont utilisées pour la connexion électrique.
