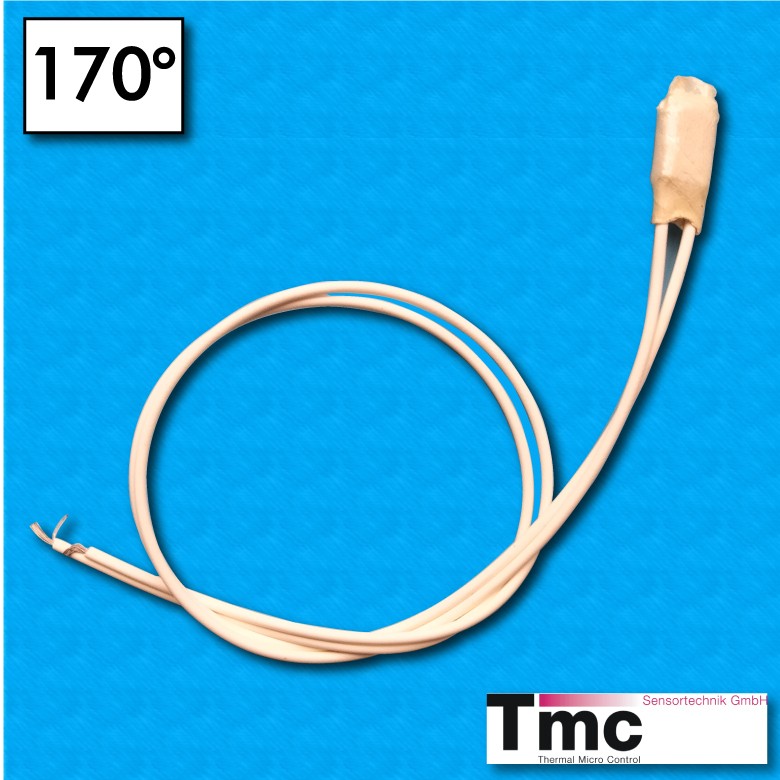

Protettore termico C1B - Temperatura 170°C - Cavetti FEP 300/300 mm - Portata 2,5A

I protettori termici Serie C sono efficientissimi interruttori bimetallici miniaturizzati, realizzati per proteggere gli apparati elettrici (motori elettrici, trasformatori, schede elettroniche, etc.) contro anomali innalzamenti della temperatura. La serie C (C1, C4, C8), grazie alla combinazione dei materiali utilizzati per i contatti con il tipo di bimetallo scelto, risulta idonea per ogni applicazione in cui si renda necessario controllare la temperatura.

Il disco bimetallico utilizzato per i modelli C1 e C8 è sensibile ai sovraccarichi di corrente e reagisce in tempi estremamente brevi, mentre il modello C4 ha una bassa sensibilità alla corrente.

• PROTEZIONE MAGNETICA E MECCANICA  La custodia della Serie C è costruita in acciaio-nichel per assicurare una resistenza alla pressione meccanica oltre i 600 N. La custodia consente inoltre al termostato di non essere sensibile ai campi magnetici, ciò permette di evitare la deflessione della scintilla.

• TERMINALI  I terminali, le cui dimensioni (sezione e lunghezza) non influiscono direttamente su quelle del termostato, sono posizionati sul lato frontale per evitare danneggiamenti durante la formatura della testata.I terminali possono essere forniti su specifica del cliente.

• RESISTENZA COSTANTE DEI CONTATTI  La resistenza dei contatti viene garantita dalla selezione dei materiali utilizzati e dall’elevata pressione di serraggio.Il comportamento della serie C risulta costante nel tempo.

• IMMEDIATEZZA DELLO SHUT-DOWN  I tempi di commutazione sono particolarmente brevi in funzione dell’elevata sensibilità del bimetallo.

• CAVETTI  I cavetti vengono forniti in funzione della specifica del cliente.

• DESIGN BREVETTATO

• PRODUZIONE IN AUTOMATICO  La produzione dei termostati è completamente automatizzata e viene ispezionata al 100%.

• OMOLOGAZIONI  I termostati serie C sono omologati VDE, UL e CCC

• RISPOSTA TERMICA  Le caratteristiche termiche della serie C sono ulteriormente accentuate dal tipo di bimetallo sensibile alla corrente che viene utilizzato per garantire ancora maggiore protezione contro eventuali innalzamenti di corrente.

• VERSIONI PIN  Per applicazioni su schede elettroniche, i protettori vengono realizzati con una custodia metallica rivestita da una pellicola plastica e per la connessione elettrica vengono usati dei terminali PIN.
